Плата 12-цифровых внутренних портов MG-DTIB12 для АТС Ericsson-LG iPECS-MG
Артикул: MG-DTIB12
DTIB12/24 Интерфейсная плата цифрового терминала
Минимальная стоимость заказа должна составлять не менее 1000 рублей!
TIB12/24 Интерфейсная плата цифрового терминала.

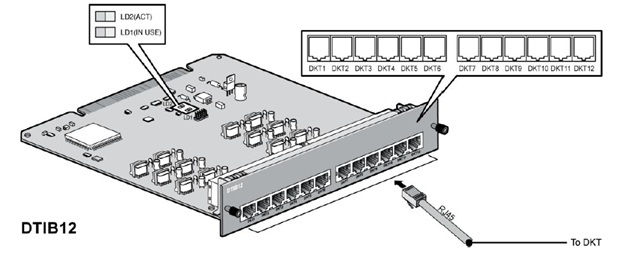

Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.
Распределение контактов
DTIB12/24
| Разъем | Контакты | Номер контакта | Сигнал | Функция |
| 1,2,3 | Зарезервировано | Зарезервировано | ||
| 4 | DKT RX | Прием данных | ||
| 5 | DKT TX | Передача данных | ||
| 6 | Зарезервировано | Зарезервировано |
DKT
| Разъем | Контакты | Номер контакта | Сигнал |
| 1-2 | Зарезервировано | ||
| 3 | TIP | ||
| 4 | RING | ||
| 5-6 | Зарезервировано |
Функции разъемов, переключателей и светодиодных индикаторов
Функции разъемов и переключателей
| Разъем/переключатель | Функция | Примечания |
| CN1 | Порт JTAG для CPLD | Для исследований и разработки |
Индикация LED
| LED | Функции | Примечания |
| LD1 | Используется |
Вкл.:канал используется, Выкл.: все каналы в режиме ожидания |
| LD2 | ACT, активна или нормальная работа | Мигает синим цветом |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Удаление абонента от системы
| Тип | AGW22 | AGW24 |
| Цифровой телефон | 500 | 300 |
| Аналоговый телефон DSIU,SLIB12,SLIB24,SLIB12C,SLIB24C | 7500 | 5000 |
Параметры окружающей среды
| Параметр | Градусы, С | Градусы, F |
| Рабочая температура | 0-40 | 32-104 |
| Оптимальная рабочая температура | 20-26 | 68-78 |
| Температура хранения | 10-70 | 32-158 |
| Относительная влажность | 0-80 % | 0-80 % |
Артикул:MG-DTIB12
Бренд:LG
Размер:0.05 × 0.40 × 0.30
Вес:2
