AR-CHB308,плата расширения 3-х внешних линий и 8 гибридных абонентов для АТС ARIA SOHO (подержанная)
Плата 3 городских и 8 внутренних универсальных линий
Устанавливается в специальный разъем CHB308/CSB316/SLIB8
Максимальное количество плат в каждом блоке - 1
Поддерживает Caller ID на городских линия
Плата 3 городских и 8 внутренних универсальных линий. Устанавливается в специальный разъем CHB308/CSB316/SLIB8. Максимальное количество плат в каждом блоке - 1. Поддерживает Caller ID на городских линия.

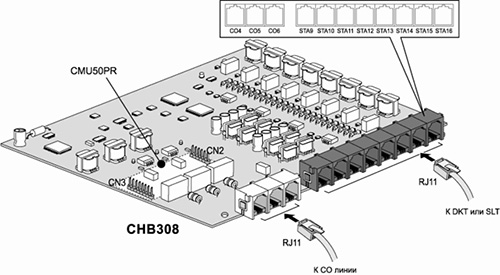

Плата CHB308 устанавливается в специальный разъем платы MBU или EMBU для CHB308/CSB316/SLIB8 (CN2), и обеспечивает интерфейс подключения 3-х аналоговых внешних линий (CO/PBX Loop Start CO Line) с поддержкой импульсной и тоновой сигнализаций. Каждый интерфейс содержит схему подачи вызывного сигнала и схему распознавания замыкания шлейфа абонентской линии, аналого-цифровой преобразователь и т.д.
На плате, также, располагаются 8 гибридных (8 цифровых или 8 аналоговых) портов.
CHB308 может распознавать FSK сигнал для входящего Caller-ID, тональные сигналы и DTMF сигнал для входящего Caller-ID
Данная плата также обеспечивает соединение со схемой приема CID/SMS.
.jpg)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Чувствительность при обнаружении вызывного сигнала |
|
30В при частоте 16-55Гц |
|
Тональный набор |
Девиация частоты |
Меньше, чем ±1.8% |
|
Время нарастания сигнала |
Максимум 5мс |
|
|
Длительность тона |
Минимум 50мс, норм. 100мс |
|
|
Время между набором цифр |
Минимум 30мс, норм. 100мс |
|
|
Импульсный набор |
Частота импульсов |
10 импульсов в секунду |
|
Скважность импульсов |
60/40% или 66/33% |
|
|
Параметры окружающей среды |
Температура |
От 0 до 40℃ |
|
Влажность |
От 0 до 80%(без конденсации) |
