IP-сервер на 50 портов, Ericsson-LG iPECS LIK-MFIM50B(подержанный)
Процессорный модуль MFIM50A
Процессорный модуль MFIM50B – является основным управляющим модулем системы iPECS-LIK50 (до 50 портов), который обеспечивает взаимодействие между остальными модулями и терминалами системы на основе собственного iPECS протокола, распределяет системные ресурсы и обеспечивает процесс коммутации.
В модуле встроено:
• 8(4)VoIP (H.323|SIP) портов
• 2(4)FXD порта (ISDN BRI T-интерфейс, 4(8)канала)
• 2FXS порта (SLT w CID & Message Waiting Signal)
• VM 6кан. 270мин. (голосовая почта)
• MOH музыка на удержании
• BGM внешний источник музыки
• Порт внешнего оповещения
• Порт внешней сигнализации
• Реле управления
• USB порт
.jpg)

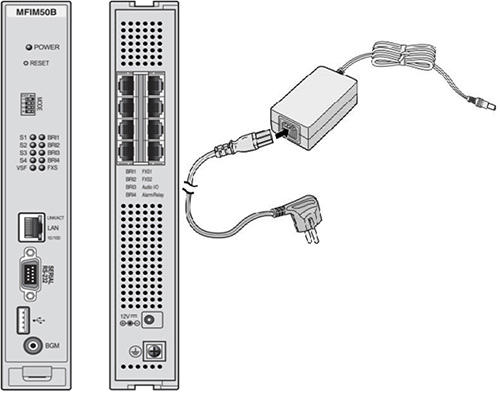

LIK-MFIM50B имеет варианты установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит). Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD). Возможна настенная установка при помощи крепления I300-WHLD.
iPECS-LIK50 может расширяться без дополнительных модулей, посредством системных ip-телефонов серии LIP-8000 просто включенных в сеть Интернет. Так же поддерживаются ip-телефоны других производителей. Могут быть «подключены» софтфоны разработки LG-Ericsson и других производителей. Для работы софтфонов должны быть открыты ключи LIP-SP/SPD или LIP-SIPE соответственно.
При открытом ключе LIK-TNLSS (Transparent Networking Local Survivability) система iPECS-LIK50 может интегрироваться в другие системы iPECS и в случае выхода из строя или падении канала связи, передавать управление модулями другому процессору системы.
Система iPECS-LIK50 может объединятся в единую сеть (полный внутренний сервис) с другими системами LG-Ericsson, для этого должен быть открыт ключ IP&QSIG Networking. При открытом ключе LIK-TAPIS система открывает доступ к управлению внешними устройствами по протоколу TAPI, так например, можно подключить систему к разнообразным программам колл-центров.
iPECS-LIK50 так же может взаимодействовать с сервером UCS (Unified Communication Server): ключ UCS, обеспечивать связь по WebPhone: ключ LIK-WP. Так же системе доступны программный продукт Ez Attendant (ключ LIK-EZAS), позволяющей видеть и управлять звонками оператору системы.
Система iPECS-LIK50 может управляться непосредственно с встроенного веб-интерфейса, или быть подключенной к программе управления LIK-NMS способной управлять сразу 1000 процессоров (ключ LIK-NMS). Каждый пользователь системы может управлять настройками своего телефона, а так же иметь доступ к разным сервисам, как например SMS, при помощи веб-интерфейса (доступно без ключа).
Система iPECS-LIK50 обеспечивает работу ip-видеофонов, а также софтфонов с поддержкой видео (LIK-SPD), есть возможность создания видеоконференций.
Так же без дополнительных модулей MFIM50B может поддерживать, не два порта BRI, как в базовой поставке, а 4 порта (8 каналов), для этого нужно открыть ключ LIK-2BRI
Технические характеристики
Емкость системы
|
|
MFIM50A |
MFIM50B |
|
Портов в системе |
50 |
50 |
|
Порты внутренних линий*1 |
50 (2 SLT) |
50 (2 SLT) |
|
Порты внешних линий*1 |
Макс. 42, базовые 4CO + VoIP |
Макс. 42, базовые 4BRI + VoIP |
|
Макс. RSGMs*2 |
25 |
25 |
|
Дежурых станций |
4 |
4 |
|
Порт RS-232C |
1 |
1 |
|
Порт USB |
1 |
1 |
|
Вход Сигнализация/Дверного звонка |
1 |
1 |
|
Внешнее контакт реле |
1 |
1 |
|
Вход источника музыки |
1 |
1 |
|
Схема аварийного переключения при пропадании питания (PFT circuit) |
1 |
1 |
|
Зон внешнего оповещения |
1 |
1 |
|
Зон внутреннего оповещения |
10 |
10 |
|
Системных ячеек быстрого набора |
800 (48 цифр) |
800 (48 цифр) |
|
Системных зон (групп) быстрого набора |
10 |
10 |
|
Станционных ячеек быстрого набора |
20 (48 цифр) |
20 (48 цифр) |
|
Повтор последнего набранного номера |
10 (48 цифр) |
10 (48 цифр) |
|
повторный набор сохраненного номера |
1 (48 цифр) |
1 (цифр) |
|
DSS Консолей/Станция |
3 |
3 |
|
SMDR буфер |
5000 |
5000 |
|
Групп CO линий |
20 |
20 |
|
Вызывных групп |
40 |
40 |
|
Станций в вызовной группе |
50 |
50 |
|
Пар Директор/Секретарь |
10 |
10 |
|
Кодов Авторизации Станция Система Всего |
|
|
|
50 |
50 |
|
|
450 |
450 |
|
|
500 |
500 |
|
|
Голосовая почта (VSF)*3 |
270(235)мин. (6 каналов) |
270(235)мин. (6 каналов) |
|
С модулем VMIM |
9 ч. |
9 ч. |
|
Модулей MCIM |
2 |
2 |
|
Модулей WTIM |
16 |
16 |
|
VoIP каналов*4 |
базовые 4-8 |
базовые 4-8 |
|
Резервирование процессора |
нет |
нет |
Размеры и вес
|
|
Высота (мм) |
Ширина (мм) |
Глубина (мм) |
Вес (кг) |
|
MFIM50A/B |
230 |
38.8 |
194.5 |
1.5 |
|
MFIM50A/B + 1U RMB |
38.3 |
482.6(19") |
183.2 |
2 |
|
MFIM50A/B + DHLD |
146 |
111.5+38.8 |
128 |
0.4 |
|
MFIM50A/B + WHLD |
280 |
60 |
188.3 |
0.2 |
Допустимые параметры окружающей среды
|
|
0C |
|
Допустимая температура работы |
0~50 |
|
Оптимальная температура работы |
20~26 |
|
Температура хранения |
-20~60 |
|
Относительная влажность |
0~80% (без конденсации) |
Электрические характеристики
|
|
Характеристики |
|
Адаптордля MFIM50A/B |
|
|
- Входное напряжение |
100-240В переменного тока, +/-10% частота 50/60 Гц |
|
- Потребляемый ток |
0.5А |
|
- Выходное напряжение/ток |
12В / 1.5А |
|
Внешнее контакт реле |
2А 30В постоянного тока |
|
Вход источника музыки |
0 dBm, 600 Ом |
|
Порт внешнего оповещения |
0 dBm, 600 Ом |
Максимальное удаление станций
|
|
AWG 22 (м) |
AWG 24 (м) |
|
LIP телефоны, от коммутатора |
100 |
100 |
|
SIP или H.323 VoIP телефоны, от коммутатора |
100 |
100 |
|
Цифровые терминалы, от шлюза LIK-DTIM8 |
500 |
300 |
|
Стандартные однолинейные аппараты (SLTM4/8) |
6,000 |
4,000 |
|
Стандартные однолинейные аппараты (SLTM32) |
4,500 |
3,000 |
Характеристики FXO линий
|
|
Характеристика |
|
Чувствительность при обнаружении звонка |
40В при частоте 16~30 Гц |
|
30В при частоте 30~37 Гц |
|
|
Тональный набор - Девиация частоты - Время нарастания сигнала - Длительность тона - Время между набором цифр |
|
|
Меньше, чем +/- 1.8 % |
|
|
максимум 5мс |
|
|
минимум 50 мс |
|
|
минимум 30 мс |
|
|
Импульсный набор - Частота импульсов - Скважность импульсов |
|
|
10 импульсов в секунду |
|
|
60/40% или 66/33% |
